长输钢质输油管道浅埋阳极外加电流阴极保护
moncler jackets saleugg 通販ugg wholesalemoncler coatsnike af1Christian Louboutin Salemoncler jackets outletugg bailey button kidsugg kids bailey buttonugg boots on sale


   相关介绍

      埋地钢质管道通常在埋入地下便应立即施加阴极保护,对于管道施工工期长,永久性阴极保护短时间内投不上的管道,还应考虑对处于强腐蚀性环境中的管段采取临时性阴极保护措施。
      确保阴极保护电流通常,是管道阴极保护的必要条件,管道的纵向电阻对保护范围有着重要影响。因此管道的电连续性设计是必不可少的。
     为防止阴极保护电流流到与大地电连接的非保护构筑物上,应对阴极保护管道系统进行电绝缘。电绝缘可以起到以下作用:防止电流流失,减轻电偶腐蚀,减轻杂散电流干扰,避免不必要的干扰,控制电流流向。
      由于电阻率非常低,因此它可以起到增大阳极尺寸的效果,从而降低地床的接地电阻。
大部分电流通过直接接触从阳极传递到填料上,因此大部分材料消耗应发生在填料柱外面和边缘。由于在整个阳极地床结构上施加了正电位ie,因此必须绝对保证电缆绝缘层和街头完好无损,密封防潮。
      钢质管道浅埋阳极地床通常采用预制式阳极体,阳极体通常采用高硅铸铁阳极或贵金属氧化物阳极两种,预制式阳极地床减少了现场的制作过程,通过阳极体自带的焦炭可以达到改善阳极体周围土壤环境的要求,一般情况下无须再在阳极地床中增加焦炭。
      浅埋阳极通常在土壤环境相对较好的地区,电子通过大地表层土壤即可达到被保护管道的表面,在设计范围内达到最远端的被保护管道。
      浅埋阳极相对深井阳极施工时更加简单,无需专门的打井施工队伍,只在需要开挖的阳极地床附近开挖阳极地床坑就可以,通常阳极地床开挖深度为两米。

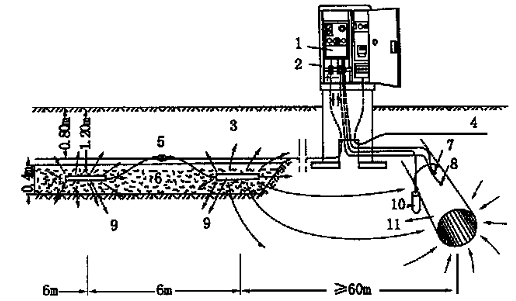

外加电流阴极保护系统原理图

相关图片







浅埋卧式阳极地床

部分回填的阳极地床

浅埋立式阳极地床
