 极化探头/抗干扰参比 |
一、 简介
我公司生产的KT-JT型极化探头采用了先进的技术工艺加工而成。它能有效的消除由于存在土壤IR降、杂散电流等因素所引起的电位误差，从而达到精确检测被保护构筑物上的保护电位值。
二、 主要技术参数
探头内阻：200Ω～1.6kΩ
使用温度： -20～40℃
探头材质：工程塑料
外形尺寸：φ110×185mm
测试线长度：5米
三、 使用方法
1、 首先将极化探头底部的密封胶片去掉，并放在清水中浸泡12小时以上；
2、 然后将其放置在预先设计好的测试位置；
3、 把极化探头测试电缆中的黄色测试电缆和被测构筑物相连接，用电位测试仪正端接红色测试线、负端接黑色测试线。此时电位测试仪屏幕上所显示的电位值就是目前被测构筑物上的实际电位值。
4、 完成测试工作后，将极化探头清洗干净，整理好测试电缆，把底部的密封胶片重新粘上；
5、 如果用于长久对被保护构筑物进行电位检测，则需要埋深于冻土层以下。
四、产品组成
本产品主要有壳体、钢片、木塞、密封胶片、壳体填充料、内胆、测试电缆、电解质等组成，长期埋地使用时需放置在棉布袋和填包料中。
五、应用范围
1.精确监测阴极保护状态。用作牺牲阳极保护的电位精确测量。
2.在外加电流阴极保护系统中，用作自动控制的稳定信号源。适用于埋地管道及地下金属构筑物的阴极保护工程。
3.可埋设在需要监测而又不能进入的位置，如：大型容器底部中心位置、地下燃料库、化学贮罐之间不能接近的位置；城市路面底下的管网等，可在工程施工期间预先埋设，长期使用。
4.管道阴极保护的遥测信号源。
六、注意事项
1、极化探头易碎，搬运时要小心轻放，以免摔碎，震裂探头，不许扯拉电缆线作搬运工具。
2、在埋设以前应置放于阴凉干燥处，避免阳光爆晒和雨淋。
3、避免与其它化学药品放在一起。
4、在整个搬运和安装过程中，防止划破电缆线绝缘层。
5、在使用极化探头前，应仔细检查探头底部圆孔，确保其不被塑料布等绝缘物质堵塞，以免影响测试效果。

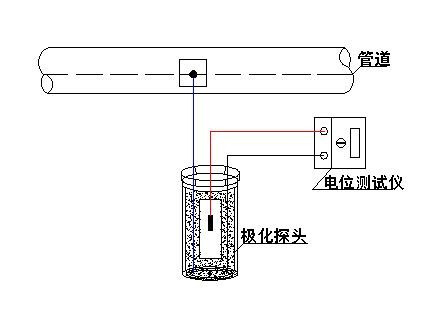

附图-管道检测中极化探头的使用方法
