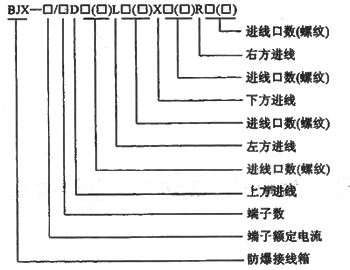

 型号含义
适用范围和用途本系列
产品防爆性能完全符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分 通用要求》、Gb3836.2000《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》、 GB3836.1-2000《爆炸性气体环境用电气设备 第3部分 增安型“e”》标准要求，适用于П类（除煤矿外的其他爆炸性气体环境用电气设备）含有ПA、ПB、ПC级、温度组别为T1-T6的爆炸性气体环境的1区和2区危险场所，在交流50Hz、电压380V的线路中，作为连接各种电气设备的分线、接线用，也可作为自控、通讯信号和电源线的连接。端子数、出线口方向和数量及口径在外壳允许的前提下可任意变化。
结构概述
本系列产品外壳采用ZL102铸成，表面喷塑，外形美观。结合面采用曲路密封结构，具有较强的防水、防尘性能。壳内装有接线端子，侧面设有进、出线口，电缆通过其引入装置引入箱内与接线端子连接，电缆布线和钢管布线均可，壳内外均设有接地螺钉。
出线口口径与电缆外径对应表见下表
| 公称口径(mm) |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G2" |
| 电缆外径(Φ,mm) |
8～10 |
10～14 |
12～17 |
15～23 |
18～26 |
30～36 |
主要技术参数见下表
|
额定电压(V) |
防护等级 |
额定电流(A) |
防爆等级 |
|
380 |
IP54 |
20 |
ExeП T6
*ExeП BT6
*ExeП BCT6 |
